Як зрозуміти, що згорів ТЕН у пральній машині, і що з цим робити

Трубчастий електронагрівач є ключовим вузлом пральної машини, що відповідає за нагрівання води до заданої температури. Вихід цього елемента з ладу робить повноцінну експлуатацію техніки неможливою, оскільки більшість програм прання просто не зможуть коректно завершитися без термічної обробки білизни.

Поломка ТЕНа призводить до серйозних наслідків: відсутності нагріву, появи критичних кодів помилок на дисплеї або навіть спрацювання захисних автоматів у щитку через коротке замикання. Вміння самостійно діагностувати стан нагрівача дозволяє суттєво заощадити на послугах сервісного центру та оперативно повернути пристрій до робочого стану.

Ознаки несправності нагрівального елемента

Розпізнати вихід з ладу нагрівального елемента можна за сукупністю непрямих факторів, які проявляються під час виконання циклу прання в різних режимах.

Головні симптоми поломки:

• Холодне скло люка. Через 20 — 25 хвилин після старту програми на 60 градусів поверхня залишається прохолодною.
• Зупинка програми. Пральна машина припиняє роботу посеред циклу, виводячи на панель специфічний код помилки.
• Неякісне прання. Речі погано відпираються, мають затхлий запах або на них залишаються сліди нерозчиненого порошку.
• Спрацювання ПЗВ. При спробі ввімкнення нагріву в квартирі миттєво вибиває світло або спрацьовує захист.

Часто несправність проявляється у вигляді появи стороннього запаху горілої ізоляції, що свідчить про підгоряння контактів або критичне пошкодження оболонки трубки. Якщо ви помітили, що техніка почала поводитися нетипово, варто припинити експлуатацію до з’ясування причин.

Важливо розуміти, що сучасні модулі управління можуть блокувати роботу двигуна або помпи, якщо датчики фіксують відсутність опору на лінії нагріву. Тому діагностика ТЕНа є першим кроком при будь-яких системних збоях, пов’язаних із температурними режимами або електроживленням пристрою.

Підготовка пристрою та отримання доступу до контактів

Перед початком будь-яких маніпуляцій із внутрішніми компонентами техніки необхідно забезпечити повну безпеку проведення робіт та підготувати робоче місце.

Першочерговим завданням є повне знеструмлення пральної машини шляхом витягування вилки з розетки та перекриття крана подачі води. Також необхідно злити залишки рідини через зливний фільтр, розташований знизу за декоративною панеллю, щоб уникнути протікання при демонтажі елемента.

Порядок отримання доступу:

1. Визначення розташування. У більшості моделей LG, Samsung або Ariston ТЕН знаходиться за задньою кришкою, у Bosch чи Siemens — за передньою.
2. Демонтаж панелі. Відкрутіть гвинти, що утримують металеву або пластикову стінку, та обережно зніміть її, відставивши вбік.
3. Пошук контактів. Нагрівач розташований у нижній частині бака; ви побачите три клеми, під’єднані до його основи.
4. Від’єднання дротів. Сфотографуйте схему підключення, після чого акуратно зніміть фазові роз’єми та дріт заземлення.

Після відкриття доступу ви побачите центральний болт із гайкою, який утримує гумовий ущільнювач, та клеми для підключення живлення. Окрему увагу слід приділити роз’єму термодатчика, який часто вмонтований безпосередньо у фланець нагрівального елемента і потребує обережного від’єднання.

Розрахунок номінального опору за потужністю

Для точної діагностики необхідно знати еталонне значення опору, яке залежить від технічних характеристик конкретної моделі нагрівача.

Для обчислення робочого опору використовується класична фізична формула: R = U² / P, де U — напруга мережі (220 В), а P — паспортна потужність деталі у Ватах.

Типові значення для більшості побутових пральних машин коливаються в межах 20 — 40 Ом. Якщо отримане під час замірів число суттєво відрізняється від розрахункового або прагне до нескінченності, це однозначно вказує на внутрішнє руйнування спіралі, яка знаходиться всередині герметичної трубки. Знання потужності зазвичай можна знайти на самому фланці деталі або в інструкції до пристрою.

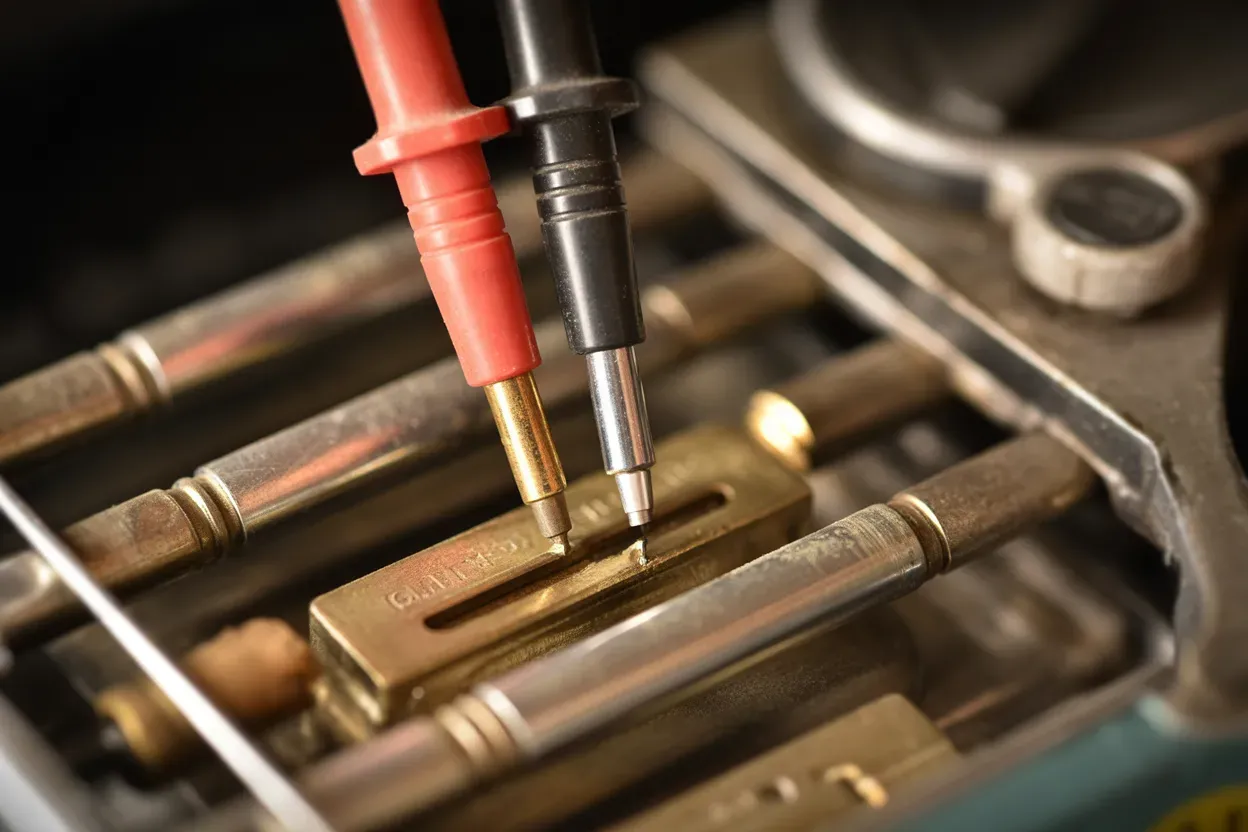

Діагностика цілісності спіралі мультиметром

Для перевірки внутрішньої цілісності провідника використовується мультиметр, який дозволяє виявити обрив ланцюга або коротке замикання.

Етапи вимірювання опору:

1. Налаштування тестера. Переведіть перемикач мультиметра в режим вимірювання опору, встановивши діапазон на позначку 200 Ом.
2. Контакт із клемами. Прикладіть щупи приладу до двох крайніх клем ТЕНа (фаза та нуль), ігноруючи центральний вивід заземлення.
3. Фіксація даних. Зачекайте кілька секунд, поки показники на екрані стабілізуються для отримання точного результату.
4. Порівняння значень. Зіставте отриману цифру з попередньо розрахованим номінальним опором для вашої моделі.

Трактування результатів тестування є досить однозначним і не потребує глибоких знань в електроніці. Якщо на екрані з’являється цифра “1” або напис “OL”, це свідчить про повний обрив спіралі всередині пристрою, що вимагає негайної заміни компонента на новий.

Показник “0” або значення близьке до нього сигналізує про виникнення короткого замикання, що є вкрай небезпечним для модуля управління машини. У нормі прилад має показати число, близьке до розрахованого за формулою (наприклад, 28 Ом), що підтверджує електричну цілісність нагрівальної нитки.

Важливо забезпечити щільний контакт щупів із металевими клемами, оскільки наліт або окислення можуть спотворювати результати. Якщо цифри постійно стрибають, спробуйте зачистити контакти дрібнозернистим наждачним папером і повторити процедуру для повної впевненості у справності вузла.

Перевірка нагрівача на електричний пробій

Навіть при збереженні цілісності спіралі ТЕН може бути несправним через порушення ізоляційного шару, що призводить до витоку струму на корпус.

Процедура тестування ізоляції:

• Режим зумера. Перемкніть мультиметр у режим “продзвонювання” (іконка звукового сигналу) або в режим мегаомметра на максимальне значення.
• Перша точка. Щільно притисніть один щуп до будь-якої з живильних клем нагрівального елемента.
• Друга точка. Іншим щупом торкніться металевої основи ТЕНа, центрального болта заземлення або безпосередньо корпусу бака.
• Аналіз сигналу. Відсутність будь-якого писку або змін цифр на екрані свідчить про хорошу ізоляцію та безпеку вузла.

Якщо прилад видає звуковий сигнал або показує будь-які цифрові значення опору під час цього тесту, це означає наявність електричного пробою. Така ситуація є критично небезпечною, оскільки вода в баку опиняється під напругою, що може призвести до ураження електричним струмом користувача при торканні до машини.

Пробій на корпус часто стає причиною “глюків” електроніки, коли пральна машина хаотично скидає програми або видає помилки, не пов’язані з нагрівом. Експлуатація ТЕНа з витоком струму суворо заборонена, навіть якщо він продовжує гріти воду, оскільки це створює пряму загрозу пожежі або електротравми.

Візуальний огляд та демонтаж деталі

Іноді внутрішні заміри не показують повної картини, тому фізичний демонтаж необхідний для оцінки стану оболонки нагрівача.

Щоб витягнути ТЕН, необхідно послабити центральну гайку, але не відкручувати її повністю, після чого з силою натиснути на болт, проштовхнувши його всередину.

Після того як гумовий ущільнювач розслабиться, деталь можна обережно підчепити плоскою викруткою та витягнути з посадкового отвору. Будьте готові до того, що через нашарування накипу процес може вимагати певних фізичних зусиль та акуратного розгойдування елемента з боку в бік.

Зовнішні дефекти часто говорять про стан деталі більше, ніж цифри: товстий шар накипу перешкоджає тепловіддачі, а чорні плями або тріщини на трубці свідчать про локальні прогари. Жорстка вода в українських водогонах часто стає причиною фізичного руйнування металевої оболонки, що робить ТЕН непридатним для подальшого використання.

Чи можливо повернути працездатність без заміни?

Аналіз результатів проведеної перевірки зазвичай дає однозначну відповідь: якщо під час діагностики мультиметром виявлено обрив спіралі або електричний пробій на корпус, ремонт деталі неможливий. ТЕН є нерозбірним витратним матеріалом, і єдиним правильним рішенням у разі його поломки є встановлення нового нагрівача. Подальша безпечна експлуатація техніки напряму залежить від точності підбору нової запчастини за потужністю, формою та довжиною фланця, щоб забезпечити герметичність і коректну роботу автоматики.

Який шлях обрати: самостійне відновлення чи звернення до профі?

Самостійна перевірка ТЕНа — це ефективний спосіб заощадити ресурси та точно визначити причину несправності без оплати виклику майстра. Проте успіх цієї процедури потребує граничної уважності до деталей, наявності базового інструментарію та суворого дотримання правил електробезпеки. Вибір між власноручною заміною та зверненням до профільного сервісу має базуватися на вашій впевненості у правильності проведених вимірів: якщо ви сумніваєтеся в показах мультиметра або не можете безпечно демонтувати стару деталь, краще довірити цю роботу фахівцю.
